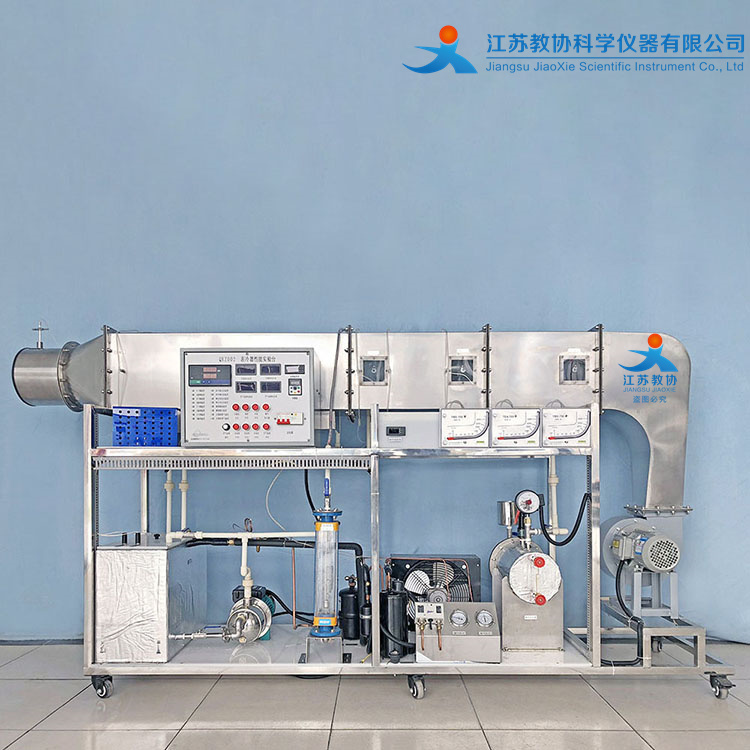

点击图片查看原图
1.了解喷水室及表冷器与空气之间的热湿交换过程。
2.通过实验加深对直接接触式和表面式热湿交换概念地理解。
3.掌握测量喷水室和表冷器进出水和空气进出口温度、相对湿度、阻力特性的方法。
4.熟悉换热量、热交换效率系数和接触系数的测定方法。
二.技术指标
1.★干湿球温度测量的空气相对湿度与湿度表测出来的误差在5%以内。
2.不锈钢风道断面尺寸：320*320mm。
3.工作电源：电压AC380V±10%、50Hz，三相五线制、功率1500W。安全保护：具有接地保护、漏电保护、过流保护。
4.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
5.装置外形尺寸：2870*600*1490mm。
三.主要配置及参数
1.冷水系统：水箱及电加热器、压缩机及配套储液罐、干燥过滤器、风冷冷凝器，15m蒸发器盘管。
2.压缩机：上海日立1P压缩机、输入功率750瓦、制冷量2650瓦。
3.制冷剂：R22、充注量1.1Kg，停机充注时压力约为0.8MPa。
4.水泵：单相不锈钢喷射式电泵、z大流量4.2m^3⁄h、z高扬程35m、额定流量2.5m^3⁄h、额定扬程16m、额定功率0.55KW、220V，50HZ。
5.流量计：玻璃转子流量计LZB—15，流量范围100-1000L/h，测量介质水，测量温度20℃。
6.表冷器1个，Y-1型孔径3.5mmABS材质喷嘴2个，ABS材质板片挡水板3块挡水板外形320*320mm、喷水室进口1块出口2块，1.2KW空气电加热器1个，1.5KW水箱电加热器3个，WRN-001、4*30*1200、K型热电偶12个，WRN-001、4*200*1500、K型热电偶4个（用于测量4路湿球温度）。
7.超声波加湿器1台。
8.恒温室：低噪音风机、空气电加热器。
9.多翼式低噪声离心通风机：1450r⁄min、配用电机功率0.75KW、380VAC、50HZ、全压490—390Pa、流量1950—2850m^3⁄h。
10.保温棉1套。
11.测量控制系统：数显电流表2块，数显电压表2块，温控表2块（分别控制压缩机和水箱电加热器的启停）、红油斜管微压计、毕托管。
12.电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器（德力西）、电压表、带灯自锁按钮开关（正泰）、调节旋钮、变频器及控制面板1套、线槽等组成，控制箱面板采用铝质凹字技术制作。
13.不锈钢框架实验台（38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
|
