一.装置功能
1.传感器实验：压力变送器与水位之间关系原理认识实验、扩散硅液位变送器的标定方法和工作原理的认识实验、气动调节阀作原理认识实验。
2.检测实验：压力传感器与液位模拟（对比）标定方法实验（拟）。
3.控制实验：① 液位PID智能仪表控制实验；② 液位PID上位机组态控制实验；③ 研究分析不同P、I、D参数值对控制系统的动态特性和静态特性的性能影响和评价； ④ 压力比较液位控制气动调节阀的位控实验； ⑤ 利用KingView中文组态软件和实验装置，进行组态工程编程训练实验。
二.技术指标
1.储存罐：30L。
2.离心泵功耗：250W、大流量：150L/min、速度：2800min-
3.压力传感器：0~100mbar。
4.控制阀DN20：4.0m³/4-20MA。
5.实验装置外形尺寸：1000x700x1750mm，重量：约124Kg。
三.主要配置及参数

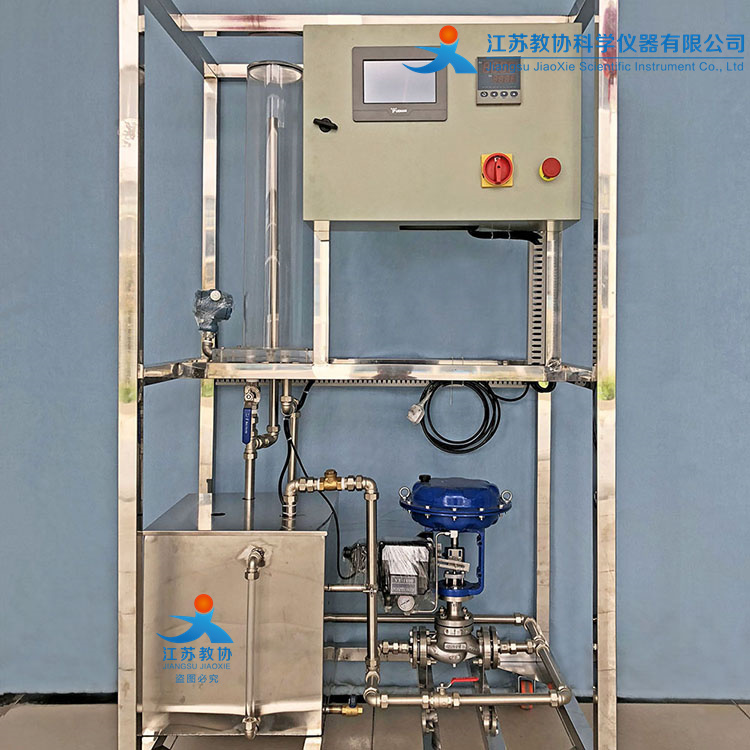

本实验设备由一个位式调节装置和一个 调节装置组成。
1.位式调节
由水泵、压力调解阀、电磁阀、水位传感器、位式调节控制仪、无纸记录仪、上下水箱等组成。
上水箱中的水位由水位传感器检测信号，并把信号转换成4-20 mA的标准信号送至分线器，分线器把4-20 mA的标准信号变成2路4-20 mA的标准信号，其中一路进入控制仪，与给定值比较以控制水位。另一路进入无纸记录仪把过程以曲线方式和图表方式及棒图方式记录下来。给定值及控制回差等参数由位式调节控制仪设置。
2、PID调节
由水泵、压力调解阀、进口电动调节阀、出口电动调节阀、水位传感器、分线器、PID调节控制仪、无纸记录仪、气泵上下水箱等组成。
上水箱中的水位由水位传感器检测信号，并把信号转换成4-20 mA的标准信号送至分线器，分线器把4-20 mA的标准信号变成2路4-20 mA的标准信号，其中一路进入PID控制仪，与给定值比较以控制水位。另一路进入无纸记录仪把过程以曲线方式和图表方式及棒图方式记录下来。给定值及控制参数由PID调节控制仪参数设置，其中P、I、D参数可以手动设置，也可以由控制仪进行自整定。
3.实验指导书：包括设置方法及操作方式、调节控制仪使用。
