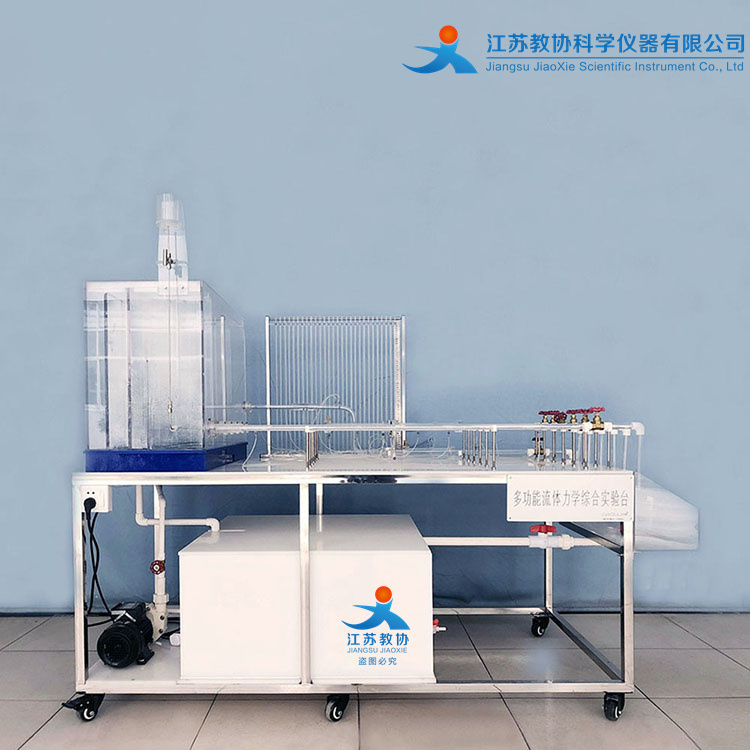

点击图片查看原图
通过本实验熟悉流体力学实验的操作流程。该实验台可测定：
1.沿程阻力系数测定实验。2.局部阻力系数测定实验（突扩、突缩实验）。3.雷诺实验（有机玻璃管内流体流态变化）。4.伯努利方程实验。5.文丘里流量计测流量系数实验。6.孔板流量计测流量系数实验。7.毕托管流量计测流量系数实验。
二.技术指标
1.装置工作环境：常温、常压下运行。
2.实验所用的流体--水为自循环设计，水压稳定波动小，精确度：±5。
3.工作电源：AC220V,50HZ，单相三线制。安全保护：具有接地保护、漏电保护、过流保护。
4.装置外形尺寸：1960×800×1680mm。
三.主要配置及参数
1.雷诺管：总管长1200mm、内径φ14mm，有机玻璃材质。下临界雷诺系数：2000-2320之间。
2.沿程阻力管：总管长1200mm、内径φ14mm，有机玻璃材质，两测压点间的距离：800mm。
3.伯努利管：总管长1200mm、内径φ14mm，有机玻璃管材质。
4.局部阻力管：总管长1200mm、细管内径φ14mm，粗管内径φ25mm，管长590mm,有机玻璃材质。
5.文丘里流量计：总管长1200mm、内径φ14mm、z窄处内直径φ8mm，长120mm,有机玻璃管材质。可进行流量系数校核。
6.孔板流量计：总管长1200mm、内径φ14mm、z窄处内直径为φ7mm，长55mm，有机玻璃管材质。可进行流量系数校核。
7.毕托管流量计：总管长1200mm、内径φ14mm，透明有机玻璃管材质，毕托管不锈钢材质。可进行流量系数校核。
8.水泵：流量：6800L/h，z大扬程：5.0m ，输入电源：220-240V/50HZ,150W,可输送流体z高温度：50℃。
9.三重恒压稳流水箱：透明有机玻璃材质，厚度10mm，390*740*550mm。计量水箱：透明有机玻璃制作。
10.示踪剂:红色，能延时消色，无沉淀，降低管路污染，防堵塞。
11.蓄水箱：白色pp板，厚度10mm，850*705*400mm。
12.测压板：有机玻玻璃板，可移动毫米尺读数，精度1mm。
13.稳压罐：透明有机玻璃材质，直径50mm，高70mm。
14.透明硅胶管、铜质尾门调节阀，PVC回水管若干，可调式不锈钢示踪剂管路：采用304不锈钢，上装304不锈钢调节开关。
15.拉丝银双色板标牌（设备各主要组成单元的名称）。
16.电源控制系统：双面亚光密纹喷塑电控箱1只、带灯自锁按钮开关、线槽等组成，控制箱面板采用铝质凹字技术制作。
17.304不锈钢台面、不锈钢框架实验台（38*38mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
18.提供实验报告测试样本（作为调试验收标准）。
|
