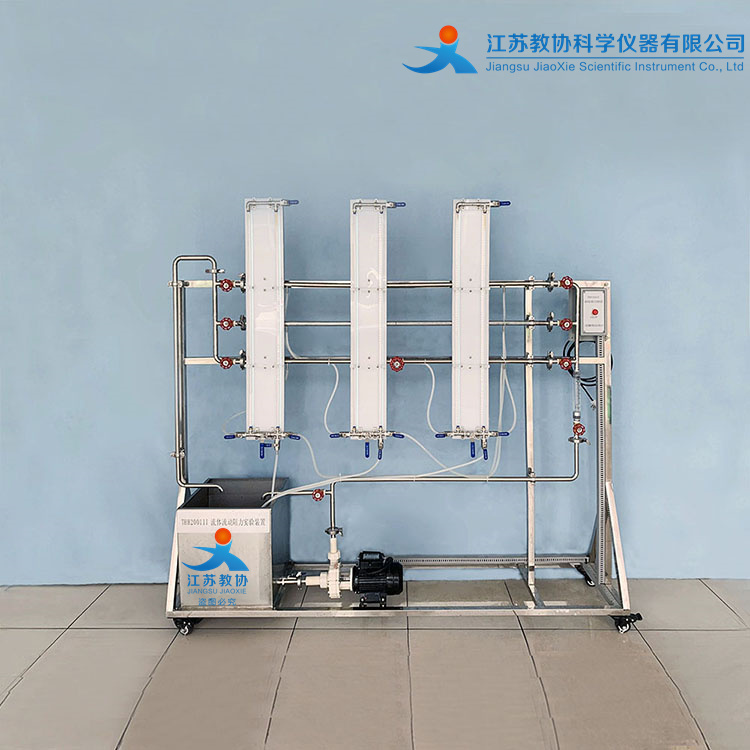

点击图片查看原图
1.学习直管摩擦阻力△Pf、直管摩擦系数λ的测定方法。
2.掌握不同流量下摩擦系数λ与雷诺数Re之间关系及其变化规律。验证在层流、过渡流、湍流区内λ与Re的关系曲线。
3.测定湍流状态下流体流经阀门时的局部阻力系数。
4.学习压差传感器测量压差，流量计测量流量的方法。
5.掌握对数坐标系的使用方法。
二.技术指标
1.雷诺数 Re：1×104～7×104，液体流量：1～4m3/h，液体温度：常温，阻力压差： 0~15kPa。
2.光滑管：雷诺数：500~30000、液体流量：10~1000 l/h、压差范围：10~120KPa。
3.粗糙管：雷诺数：500~30000、液体流量：10~1000 l/h、压差范围：30~180KPa。
4.阀门局部阻力：雷诺数：2000~15000、液体流量：100~1000 l/h、压差范围：10~200KPa。
5.常温、常压操作。
6.装置外形尺寸：2300×500×1700mm。
三.公用设施
水：装置自带贮水箱，实验前用清洁水源灌注满，实验过程中可循环使用，实验结束后排空即可。
电：电压 AC220V，功率 1kW，标准单相三线制，每个实验室需配置 1~2 个接地点（安全地及信号地）。
实验物料：清洁自来水，外配设备：无。
四.主要配置及参数
1.304不锈钢光滑管：管径内径d—10mm，管长L—1500mm。
2.304不锈钢粗糙管：管径内径d—12mm，管长L—1500mm，内装不锈钢螺旋丝。
3.304不锈钢局部管：管径内径d—20mm，管长L—1500mm，上有不锈钢阀门一个。
4.出口管：在实验时保证试验管段充满水的结构设计，出口闸阀调节流量。
5.其余管段：不锈钢管约4m，不锈钢弯头、三通等。引压装置：均压环。
6.LZB-25水转子流量计： 流量范围 100～1000L/h ，LZB-10水转子流量计：流量范围10～100L/h ，倒U型压差计，0-600mmH2O。
7.压差传感器：量程0～200KPa，4-20mA远传输出，压差检测机构。
8.宇电AI501温度数字显示仪，宇电AI501压差数字显示仪。
9.WB70/055型不锈钢离心泵：额定流量5.2 m3/h，额定扬程 19m，额定转速 2800 转/分，额定功率 0.55kW。
10.水箱：304不锈钢材质，容积80L,带贮水排空底阀，管路循环回水与泵吸入口间隔板设计。
11.正泰电器：接触器、开关、漏电保护空气开关。
12.管路、管件、快接件及阀门均采用304不锈钢材质，测控、电器设备在实验台架上。
13.304不锈钢框架实验台（配脚轮均为万向轮带禁锢脚）。
|
