一.实验目的

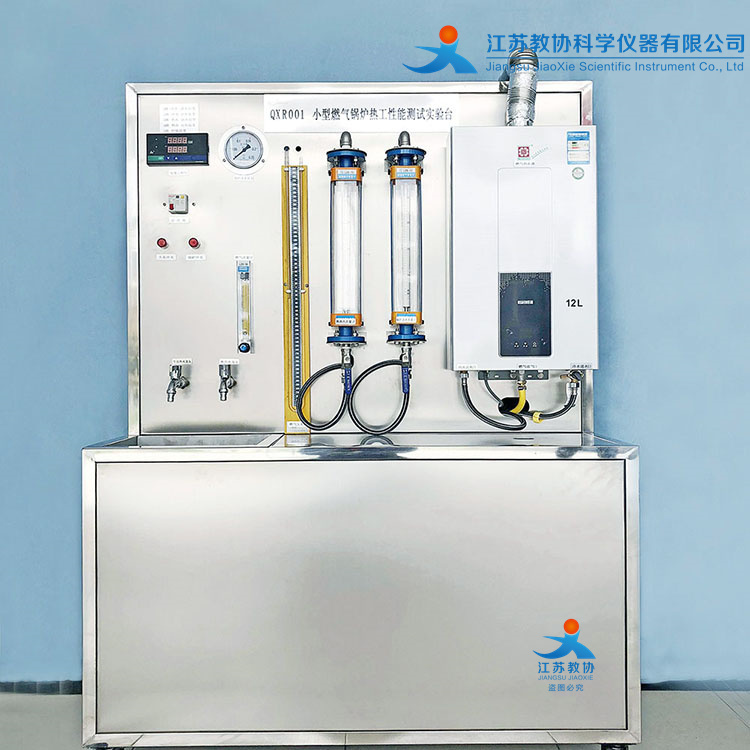

1.了解小型燃气锅炉热工性能测试实验台的工作原理。
2.通过测定锅炉热效率与烟气中有害物含量，了解气体燃烧的热工特性，同时学习如何调整燃料与空气的配比，使燃烧保持z佳状态。
3.通过锅炉热平衡计算，可以确定z佳工况，从而保证锅炉在热效率z高，有害物排出量z小的条件下工作。
二.技术指标
1.工作电源AC220V、50Hz，单相三线制、功率1000W。安全保护：具有接地保护、漏电保护、过流保护。
2.装置外形尺寸：1200×600×1570mm。
三.主要配置及参数
1.板式换热器：铜钎焊板式换热器，换热面积为0.688m2，设计压力3.0MPa。
2.家用燃气快速热水器：烟道式，液化气，额定燃气压力为2800Pa，适用水压为0.025-0.8MPa。
3.水泵：额定功率：120W，额定流量：0.8立方米每小时，额定电压：220V，额定扬程12m，频率：50HZ。
4.304不锈钢阀门2个。
5.巡检仪：8路巡检仪，SWP-MD806-00-23- N，测量范围：4-20mA/0 - 1000，AC220V/50Hz，精度：0.5%。
6.U型压力计1个：±3000（Pa）。
7.压力表1个：0-0.25(MPa)，1.6级。
8.液体玻璃转子流量计2只：LZB-15，20℃、水、L/h。
9.气体玻璃转子流量计1只：LZB-6,20℃、大气压101325Pa、空气、m3/h。
10.K型热电偶5只：热电偶传感器（K型）,测温范围0-800℃，允差值：±1.5℃。
11.拉丝银双色板标识牌1批。
12.电源控制系统：漏电保护器（德力西）、带灯自锁按钮开关（正泰）等组成。
13.不锈钢安装控制柜（不锈钢面板、框架采用30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
14.提供实验报告测试样本（作为调试验收标准）。
